Casa in legno con impianto solare per il riscaldamento e l'acqua calda

Solare termico, produzione acqua calda sanitaria e riscaldamento. Questa tipo di soluzione impiantistica è installata nel vicentino, precisamente a Valdagno, per alimentare l’impianto di riscaldamento e di produzione acqua calda per una casa in legno di medie dimensioni. L’impianto solare termico è installato a terra su una bella struttura in pietre e cemento ed è composto da 4 collettori piani a superficie selettiva Sonnenkraft.

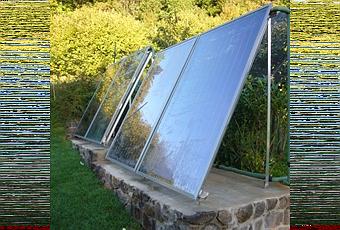

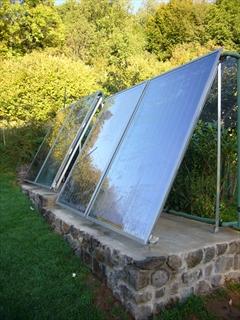

Come visibile dalle foto i collettori solari sono installati su due piani affiancati posti su due livelli. Questa soluzione è resa possibile dal numero limitato dei collettori che permettono così di ottimizzare lo spazio.
I collettori solari sono orientati a sud e sono inclinati di 60 gradi rispetto al piano dell'orizzonte al fine di captare la maggior quantità di energia solare possibile durante il periodo - quello invernale - in cui il contributo solare è al minimo. Durante la fase estiva i collettori sono utilizzati soltanto per la produzione di acqua calda sanitaria e quindi l’erronea inclinazione (che in estate dovrebbe essere di circa 30 gradi) compensa l'inevitabile eccesso di produzione di calore.
Il sistema solare realizzato è formato da diverse parti ed è collegato ad un sistema di riscaldamento preesistente a GPL: consiste di 4 collettori solari, 1 accumulatore inerziale da 500 litri, 1 scambiatore a piastre comandato da una centralina elettronica, 1 serbatoio da 120 litri e 1 interfaccia di connessione verso i collettori dell’impianto di riscaldamento. Il serbatoio da 500 litri è riempito da acqua tecnica che viene riscaldata direttamente grazie all’apporto solare. L’energia immagazzinata viene sfruttata sia per l’integrazione del riscaldamento (e questa integrazione viene gestita elettronicamente da un sistema dotato di sensori ed elettrovalvole) sia come sorgente di calore per l’acqua calda sanitaria. Il serbatoio di 120 litri è un piccolo serbatoio esclusivo per l’acqua calda sanitaria ed è riscaldato direttamente dalla caldaia a GPL. Per sfruttare l’energia termica proveniente dai collettori solari si è progettato di alimentare questo piccolo serbatoio preriscaldando l’acqua fredda d’ingresso per mezzo di uno scambiatore accoppiato con l’accumulo inerziale da 500 litri.
L’impianto è quindi pensato per sfruttare l’energia solare qualsiasi sia il livello termico raggiunto all’interno dell’accumulo inerziale. In questo modo anche una giornata invernale vagamente soleggiata può contribuire a ridurre il consumo di GPL permettendo un maggiore ritorno economico ed "energetico" dell’impianto.
A richiesta del cliente, l’impianto è realizzato per dare la possibilità di commutare e comandare manualmente l’impianto solare, in caso di volontà.
L’intero impianto è realizzato ad opera d’arte dalla Valtermo di Valdagno (vedi profilo a lato) in ogni singolo dettaglio costruttivo e progettuale. Dalla struttura di supporto agli ancoraggi, dai collegamenti dei tubi all’isolamento esterno, dal calcolo alla disposizione dei collettori solari fino all’interfacciamento al sistema esistente.
