Intonaco armato CRM, come si applica e quali sono i vantaggi?

Creato il 15 novembre 2019 da Ediltecnicoit @EdiltecnicoIT
Intonaco armato CRM, come si applica e quali sono i vantaggi?

L'Italia dei terremoti. Gli eventi sismici sono sempre più frequenti in questi ultimi anni sul territorio italiano. Quali sono le possibili soluzioni di consolidamento del patrimonio edilizio esistente?

Per un edificio di medie dimensioni la spesa per il consolidamento si aggira intorno ai 300 euro al metro quadro. A sollevare in parte dal peso economico del costo dell'intervento ci sono le detrazioni fiscali, ma sono parziali e spalmate nel tempo.

L'utilizzo di tecniche nuove e poco invasive come l' intonaco armato CRM consente di ridurre i costi e di ottimizzare gli interventi a lungo termine. Scopriamo in dettaglio come funziona e alcuni casi di applicazione!

Intonaco armato CRM, ecco come si applica!

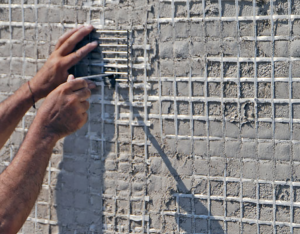

L'intonaco armato, denominato CRM, è realizzato mediante una rete preformata in composito (FRP) inserita in una malta ad uso strutturale e applicata sulla superficie dell'elemento strutturale in muratura da rinforzare. Le malte possono contenere eventuali additivi, fra cui microfibre polimeriche.

Leggi anche: Sismabonus 2018-2021: come funziona la detrazione

In questo sistema la rete in FRP è in grado di assorbire gli sforzi di trazione, mentre la malta strutturale contribuisce ad assorbire gli sforzi di compressione. Il trasferimento degli sforzi fra il supporto e la rete di rinforzo è garantito anche dalla presenza dei connettori, che assicurano la collaborazione strutturale fra l'elemento murario e l'intonaco armato.

Lo spessore dei sistemi di rinforzo CRM è compreso, di norma, tra 30 mm e 50 mm, al netto del livellamento del supporto.

Come sono fatti i sistemi di rinforzo?

I sistemi di rinforzo CRM sono tipicamente costituiti da:
- reti preformate, realizzate mediante impregnazione di fibre resistenti agli alcali, in vetro, carbonio, basalto o arammide in un'unica fase produttiva; le reti hanno la funzione di fornire un incremento della resistenza a trazione ed il confinamento degli elementi da rinforzare;
- angolari in rete preformati in fibra di vetro, carbonio, basalto o arammide, realizzati con i medesimi materiali e processo produttivo delle reti, con funzione di realizzare una continuità strutturale in corrispondenza degli angoli;

- elementi di connessione interamente o parzialmente preformati in fibra di vetro, carbonio, basalto o arammide, comunque resistenti agli alcali e realizzati con i medesimi materiali, con la funzione di garantire il collegamento dell'intonaco armato con l'elemento murario e con il rinforzo installato sulla faccia opposta di quest'ultimo, laddove previsto;
- malte a base cementizia o di calce a prestazione garantita per uso strutturale;
- ancoranti chimici per la solidarizzazione dei connettori tra loro o l'ancoraggio degli stessi nel supporto murario.

Approfondisci con: Consolidamento fondazioni di un fabbricato esistente, come si procede?

Per la descrizione delle caratteristiche tecniche delle armature in FRP del sistema e dei relativi metodi di prova, si deve far riferimento alle UNI-EN 13706-1-2-3, fatto salvo quanto appresso diversamente specificato.

I fabbricanti invece, per la vendita dei prodotti CRM dovranno seguire apposita procedura di qualificazione definita nelle ultime Linee guida approvate dal Consiglio Superiore dei Lavori Pubblici.

Caratteristiche prestazionali

Le caratteristiche prestazionali dei sistemi di rinforzo CRM e, in particolare, quelle meccaniche, possono essere fortemente condizionate dalle sollecitazioni termiche, anche in relazione alla presenza di componenti polimeriche all'interno della malta. In merito alla reazione al fuoco il prodotto verrà classificato come appartenente alla classe F, salvo diversa indicazione del fabbricante.

Casi di applicazione di intonaco CRM

Per la progettazione di interventi di rinforzo con intonaco armato ci viene in aiuto la circolare ministeriale applicativa delle NTC 2018 al capitolo 8.5.3. La logica da seguire per la progettazione degli interventi è basata sui risultati della precedente fase di valutazione, dovendo mirare prioritariamente a contrastare lo sviluppo di meccanismi locali e/o di meccanismi fragili e, quindi, a migliorare il comportamento globale della costruzione.

Il CRM è utilizzato per:
- il miglioramento e adeguamento sismico di edifici storici e vincolati;
- gli interventi strutturali a seguito di eventi sismici;
- gli interventi strutturali su edifici civili ed industriali;
- il consolidamento di strutture degradate.

Ti potrebbe interessare: Il Bonus Facciate è nella Legge di Bilancio 2020: svelati tutti i dettagli

Quali sono i vantaggi?

I vantaggi nella progettazione ed esecuzione dell'intervento di consolidamento mediante CRM sono:
- la riduzione di rigidezza rispetto all'utilizzo di rete elettrosaldata;
- l' aumento di massa (peso intervento ≈ 65 kg/m2) con conseguente irregolare distribuzione delle azioni;
- l' agilità nella movimentazione e applicazione delle reti in fibra;
- l'utilizzo di connettori trasversali;
- nessun fenomeno di corrosione.

Controlli durante i lavori

I controlli di accettazione in cantiere sono obbligatori e devono essere eseguiti a cura e sotto la responsabilità del Direttore dei Lavori e devono essere campionati nell'ambito di ciascun lotto di spedizione in riferimento al lotto di produzione e devono riguardare tutti i componenti del Sistema CRM oggetto di fornitura.

I campioni devono essere in numero di 3 per ognuno dei componenti dei sistemi di rinforzo da installare, tenendo anche conto dell'eventuale diversa natura delle fasi e delle eventuali diverse caratteristiche delle reti nelle due direzioni.

Inoltre è opportuno effettuare prove sulle malte da utilizzare in ragione di due provini per ogni lotto di spedizione per verificarne le caratteristiche dichiarate dal Fabbricante e richiamate nel Manuale di installazione.

I campioni devono essere inviati dal Direttore dei Lavori ad un Laboratorio accreditato.
