Un amplificatore è una rete due porte con la quale è possibile realizzare circuiti elettronici in grado di effettuare numerose operazioni matematiche: la somma, la sottrazione, la derivata, l’integrale, il calcolo di logaritmi e di antilogaritmi.
Ora vediamo come si presenta un amplificatore operazionale ideale :

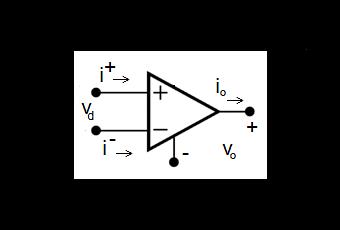

Per un amplificatore operazionale ideale abbiamo queste condizioni sulle variabili della figura :

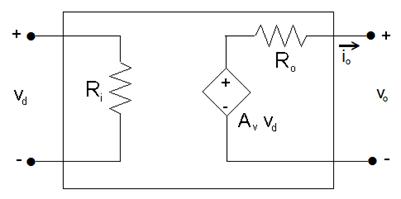

Ecco una rappresentazione equivalente dell’amplificatore operazionale reale:
Caratteristiche per un amplificatore reale:
Cosi Notiamo due cose :
Io e Vo hanno un valore qualsiasi che dipende da quant’è grande Av.
Vediamo qualche configurazioni standard dell’Amplificatore operazionale:
Configurazione Invertente
Secondo Wikipedia,un amplificatore invertente con operazionale si ottiene applicando la tensione di ingresso Vs sul morsetto contraddistinto dal segno "-", mentre l’altro morsetto è a massa. Nell’amplificatore invertente il segnale periodico uscente viene sfasato di 180º rispetto all’ingresso (per questo il circuito è chiamato amplificatore "invertente"), ovvero il guadagno è negativo.
Ora cercheremo di dimostrare che il guadagno è negativo.

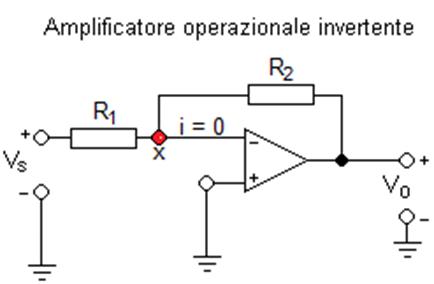

La figura dell’amplificatore invertente (caso ideale):
Usiamo il metodo ai nodi sul nodo x colorato in rosso:

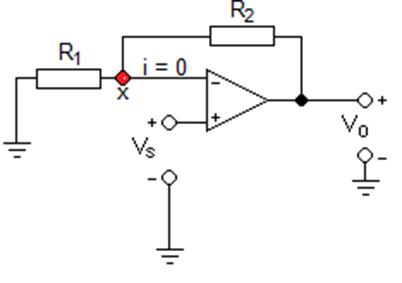

Inseguitore di tensione o Buffer:
Si tratta di un amplificatore di tensione di guadagno unitario (voltage follower in English ).Si ottiene un buffer applicando la tensione di ingresso Vs sul morsetto contraddistinto dal segno "+", mentre l’altro morsetto è a massa.

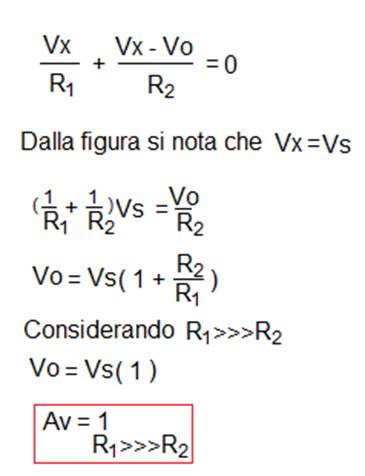

Usando il metodo ai nodi su x come prima si ottiene:
